松山文創園區 北向製菸工廠

北向製菸工廠的尺寸

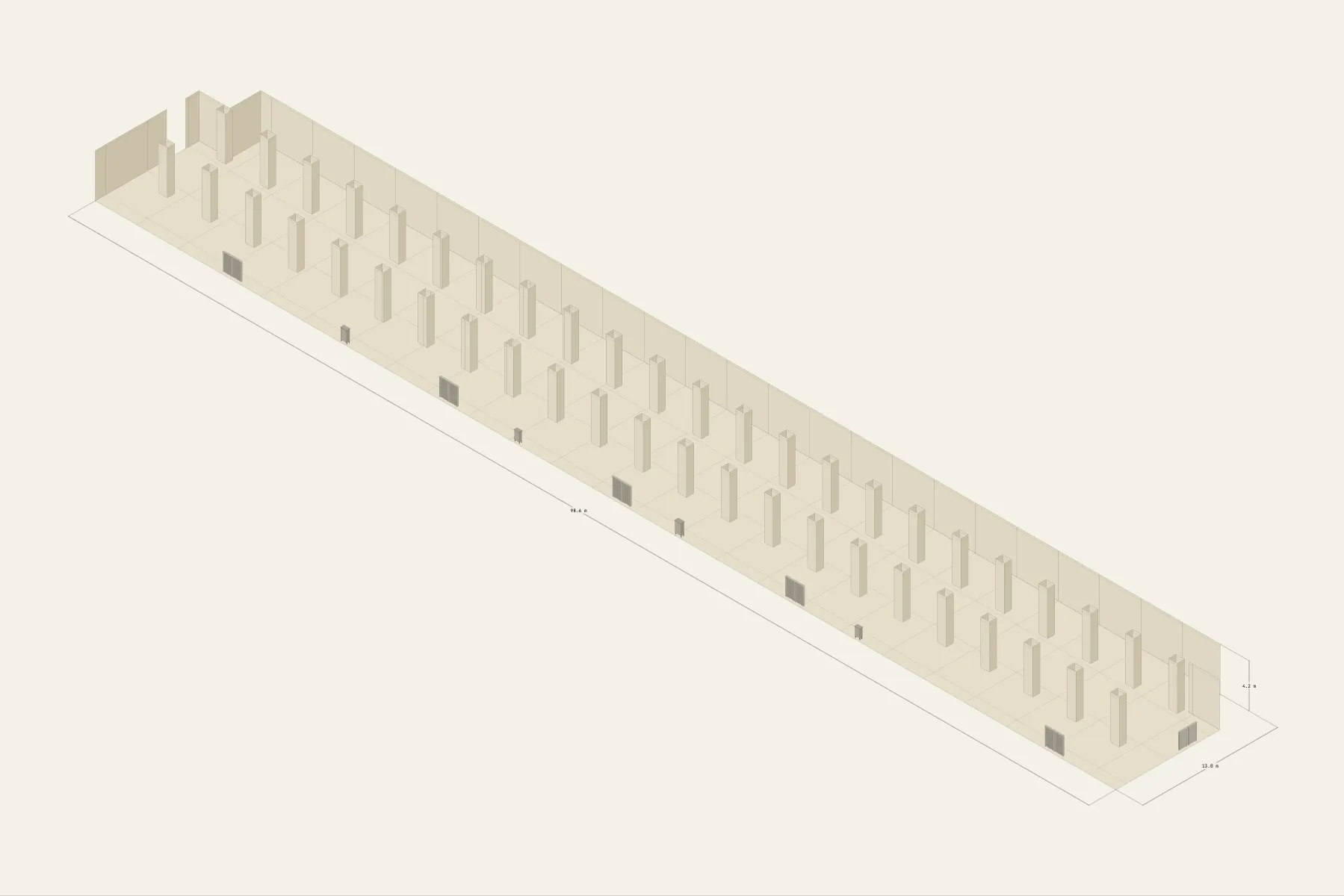

場地圖上的尺寸是 98.6 × 13.0 m，淨高 4.2 m。圖上畫出來的範圍約 1,239 m²（375 坪）。

這個面積是從這張圖上畫出來的地面算的，不是場館公告的租借面積。場館的場地圖、租借辦法與收費請看官網：

場地圖上畫好了什麼

• 一樓內部約 98.6 × 13.0 m，淨高 4.2 m
• 兩排柱各 23 根（0.84 × 0.70 m），柱心距 4.18 m，中間通道淨寬 4.91 m
• 南牆五個入口、東西兩端各一個入口的位置
• 南牆四座電源供應箱（75A 兩座、50A 兩座）

與場地圖不同的地方

• 兩端北側的未開放使用區（各約 3 × 3 m）已從地板扣掉。
• 窗、沿牆的壁柱與天花的燈具軌道沒有畫。
• 入口與電源箱的位置是從圖上量的，誤差約 0.3 m。
• 電源箱的容量以場地圖為準（75A 與 50A）；圖上的配電箱只代表位置。

怎麼用這張場地圖排活動

1. 按「用這個空間開始」。它會在編輯器裡打開，開起來就是你自己的圖，怎麼改都不會動到這裡的範本。
2. 場地本身（牆、柱、門的位置）已經畫好。要放的東西按下方的「元件」找：搜尋名稱，點一下就放進圖裡。
3. 這一頁的圖是等角的。需要平面圖的時候，在編輯器裡切到「俯視」，下載時選同一個視圖。
4. 排好之後，按右上角的下載存成圖片，貼進企劃書或直接傳給場館與廠商。

這張圖是怎麼來的

這一頁的圖是 Misea 依松山文創園區提供給租借單位的場地圖重新繪製的，圖面日期是 2024.04.17。它不是松山文創園區出的圖。

尺寸照場地圖上標的數字畫，沒有到現場重新量過。進場前請以場館最新的場地圖與現場為準；發現不一樣的地方，歡迎寫信告訴我們。
