這是什麼樣的場景

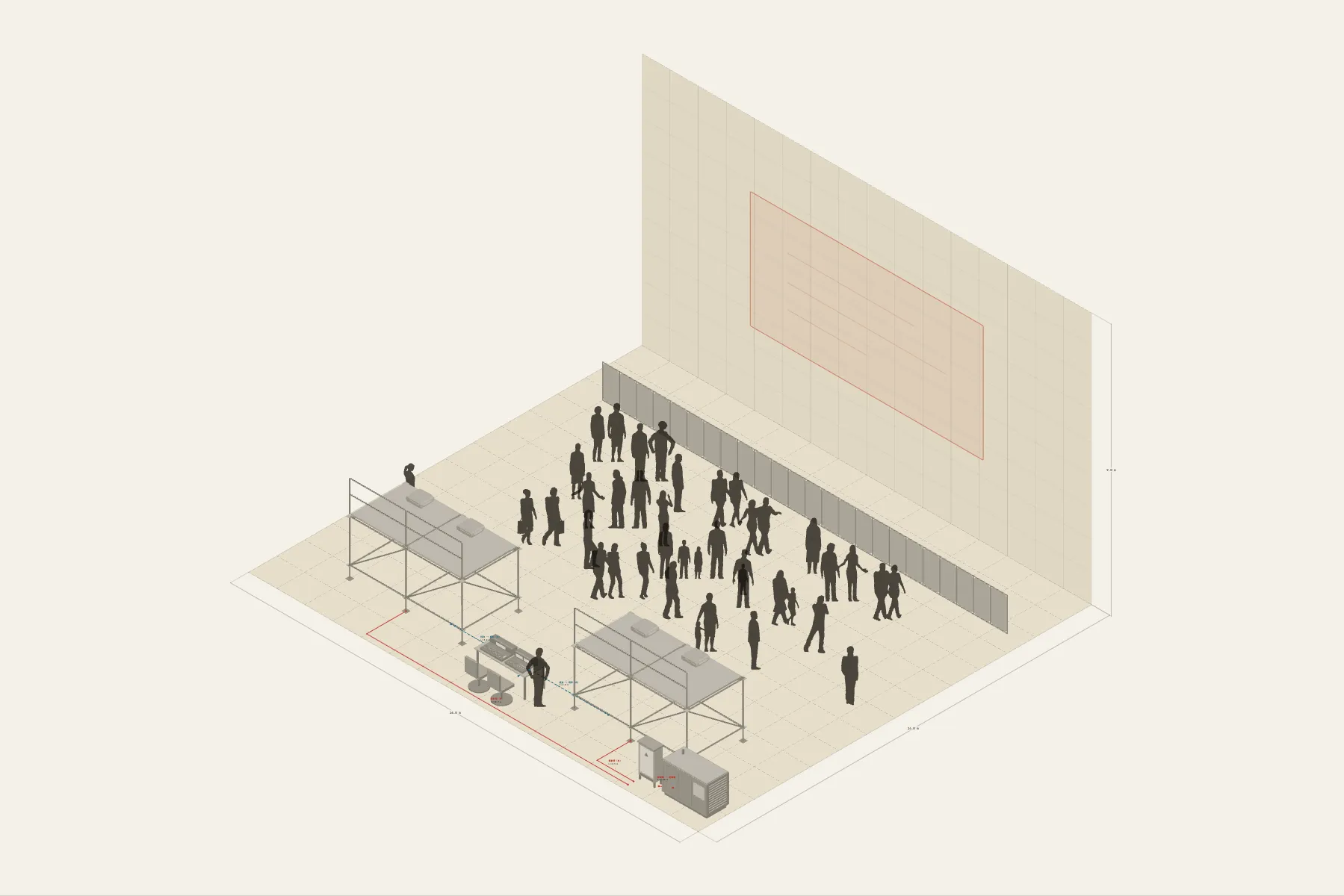

老城區廣場的一場光雕。一棟老屋的立面寬 16 m，晚上當作銀幕：四台投影機分在兩座塔上，從 11 m 外把 12 × 6 m 的影像接成一片。控台在兩座塔中間，發電機放在角落。觀眾站在防護欄後面看。
什麼時候用得上
- 提案時要說明投影範圍、設備位置與觀眾站的地方。
- 要送場地或路權申請，需要一張配置圖。
- 要估投影機台數、塔的尺寸與線材長度。
範本裡排好了什麼
- 投影範圍 12 × 6 m，畫在立面上，四台融接。
- 投影塔兩座，每座 4 × 2 m、頂板高 2 m，上面各兩台工程投影機。
- 立面到投影塔的距離是 11 m，圖上有一條尺寸線量著。
- 控台在兩座塔中間，發電機與配電箱在角落。
- 防護欄把投影塔和觀眾隔開。
- 五條線：發電機到配電箱、兩座塔的電源、控台到兩邊投影機的訊號。
- 另外有 25 個人形，用來看比例與動線；用不到可以整批刪掉。
怎麼改成你的場地
- 按「用這張開始」。範本會在編輯器裡打開，開起來就是你自己的圖，怎麼改都不會動到原本的範本。
- 這張圖用的是「牆面」原型：立面是主角，廣場在它前面。
- 投影範圍、塔的尺寸、投影機的台數都能改。
- 投影距離用尺寸線量，拖動投影塔時數字會跟著變。
- 缺的東西按下方的「元件」找：搜尋名稱，點一下就放進圖裡。多的選起來按 Delete。
- 排好之後，按右上角的下載存成圖片，貼進簡報或直接傳給對方。
排的時候先顧這幾件事
- 先在立面上畫出投影範圍。
- 再放投影塔。距離由鏡頭決定，塔的高度由前面會不會有人擋住決定。
- 控台放在看得到整面牆的位置，電力放在最遠的角落。
- 最後圍觀眾區。
改完之後，你手上會有
- 一張配置圖
- 下載成 PNG 或 JPG，解析度夠放進簡報與提案。
- 一份物件清單
- 圖上每一種東西的名稱與數量。圖一改，清單跟著變。
- 每條線的長度
- 電源線、訊號線拉完就有長度，備料的時候照著抓。
- 一條可以傳的連結
- 登入之後，圖可以變成一條連結，對方用瀏覽器就能打開。
